3K UD og tovejs carbonfiber prepreg stof

3K UD og Bidirektional Carbon Fiber Prepreg Fabric kombinerer 3K kulfiberforstærkning med en præimprægneret harpiksmatrix i to forskellige fiberarrangementer. UD-konstruktion koncentrerer de kontinuerlige fibre hovedsageligt i én retning, mens tovejskonstruktion giver forstærkning på tværs af to hovedretninger. Valget mellem dem er primært relateret til belastningsvejen, laminatstrukturen og geometrien af ​​den færdige kompositdel.

For kompositproducenter er denne skelnen vigtigere end 3K-betegnelsen alene. En komponent med en dominerende træk-, bøjnings- eller aksialbelastning kan drage fordel af et laminat bygget omkring en defineret fiberretning, mens et panel eller en skal udsat for belastninger i to retninger kan kræve et mere afbalanceret armeringsarrangement.

UD og tovejs fiberkonstruktion

Med UD-konstruktion koncentreres de kontinuerlige kulfibre hovedsageligt i én retning. Dette gør materialet velegnet til komponenter, hvor det tekniske design har en klar primær belastningsvej, såsom aksler, bjælker, stænger og aflange strukturelle sektioner.

Tovejskonstruktion giver forstærkning i to hovedretninger. Det kan overvejes til paneler, dæksler, huse og andre komponenter, hvor laminatet skal bære belastninger på tværs af to akser i stedet for overvejende i én retning.

Fiberarrangementet bestemmer ikke ydelsen af ​​den færdige del af sig selv. Fiberkvalitet, fibervolumenfraktion, harpikssystem, laminatorientering, antal lag, konsoliderings- og hærdningsbetingelser bidrager alle til de endelige kompositegenskaber.

Hvad betyder 3K?

3K-betegnelsen refererer til et kulfiberslæb, der indeholder cirka 3.000 individuelle filamenter. Den beskriver størrelsen af ​​fiberbundtet i stedet for en specifik styrkekvalitet.

Ved materialevalg bør 3K derfor overvejes sammen med kulfiberkvaliteten, harpikssystemet og forstærkningskonstruktionen. Et 3K blår kan bruges i forskellige laminatarkitekturer, og de endelige kompositegenskaber afhænger af, hvordan armeringen orienteres, konsolideres og hærdes.

Denne sondring er særlig relevant, når man sammenligner UD og tovejsmaterialer. 3K-betegnelsen identificerer fiberslæbet, mens UD- eller tovejskonstruktionen beskriver, hvordan denne forstærkning er arrangeret i prepreg'en.

Materialeoplysninger

Valg af fiberretning

For 3K UD og Bidirektional Carbon Fiber Prepreg Fabric er det første praktiske spørgsmål, hvordan den færdige komponent forventes at bære sin belastning. Forstærkningen bør arrangeres, så laminatet giver materiale, hvor designet kræver det, i stedet for at vælge UD eller tovejskonstruktion kun baseret på stoffets udseende.

UD Byggeri

UD-forstærkning overvejes almindeligvis til aksler, stænger, bjælker og andre aflange dele med en defineret primær belastningsretning. Yderligere off-akse lag kan inkorporeres i et laminat, når komponenten også skal forstærkes på tværs af sekundære retninger.

Tovejskonstruktion

Tovejs forstærkning kan overvejes til paneler, dæksler, huse og andre dele, hvor belastninger eller stivhedskrav strækker sig på tværs af to hovedretninger. Den faktiske balance mellem de to retninger afhænger af konstruktionen af ​​materialet og laminatplanen.

Laminat design

Prepreg-konstruktionen bør vurderes som en del af det komplette laminat i stedet for som et isoleret ark. Fiberorientering, lagrækkefølge, tykkelse, harpiksindhold og konsolideringsbetingelser påvirker, hvordan belastninger overføres gennem den færdige komposit.

Typiske applikationer

Materialet kan overvejes til kompositkomponenter, hvor der kræves retningsbestemt forstærkning og kontrolleret harpiksindhold. Den passende konstruktion afhænger af delens geometri, belastningstilstand, støbemetode og påkrævet laminattykkelse.

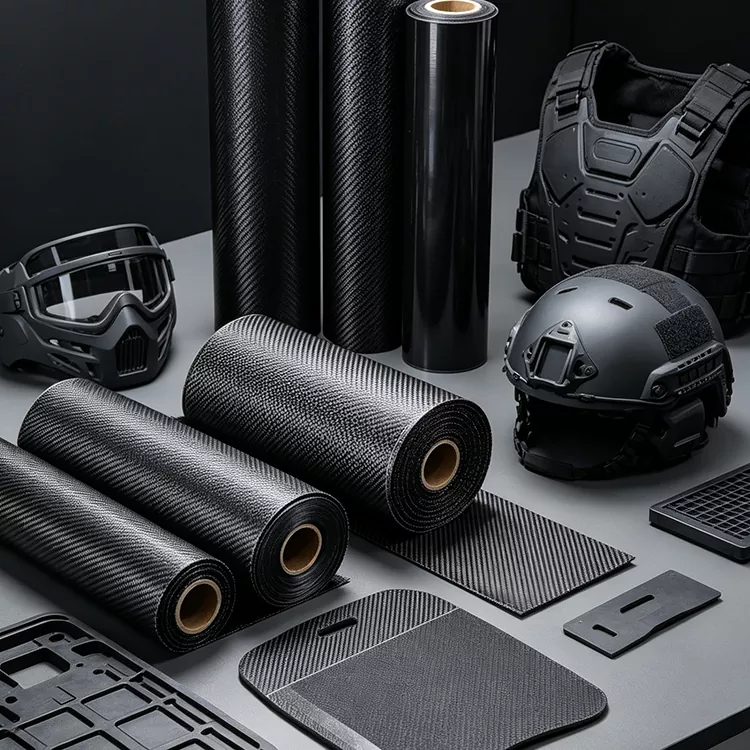

Sportsudstyr

Materialet kan bruges i lette sportsstrukturer, hvor stivhed, træthedsadfærd og masse er vigtige designhensyn. Potentielle anvendelser omfatter golfskafter, cykelkomponenter, ketcherstrukturer, pagajer og andre støbte kompositdele.

Bilkomponenter

Automotive applikationer kan omfatte letvægtspaneler, forstærkningskomponenter, udvalgte strukturelle dele og præstationsorienterede komponenter. UD-konstruktion kan overvejes, hvor delen har en defineret primær belastningsvej, mens tovejsarmering kan anvendes, hvor støtte på tværs af to akser er påkrævet.

Industrielle kompositdele

Industrielle applikationer kan omfatte paneler, huse, beslag, bjælker, stænger og letvægtsudstyrskomponenter. Den foretrukne konstruktion afhænger af, om komponenten har en dominerende belastningsretning eller kræver forstærkning på tværs af flere retninger.

Elektronisk udstyr

Til udvalgte udstyrshuse og strukturelle komponenter kan kulfiber give lav vægt og strukturel støtte. Fordi kulfiber er elektrisk ledende, bør elektrisk isolation og elektromagnetiske krav betragtes som en del af det komplette samlingsdesign.

Materialevalg før produktion

For et nyt kompositprojekt bør materialet specificeres i henhold til komponenten og fremstillingsprocessen i stedet for efter produktnavn alene. Vigtig information omfatter den nødvendige fiberkonstruktion, harpikssystem, bredde, tykkelse, laminatplan og støbemetode.

For UD-dele skal den primære fiberretning identificeres sammen med enhver påkrævet forstærkning uden for aksen. For tovejsdele skal den nødvendige forstærkningsbalance og lagorientering bekræftes. Disse detaljer hjælper med at bestemme, om materialespecifikationen er i overensstemmelse med den påtænkte belastningsvej.

Harpikskrav bør også bekræftes før produktion. Da dette er et prepreg-materiale, påvirker harpikssystemet og harpiksindholdet håndtering, opbevaring, støbning og hærdningsbetingelser. Hvor materialet integreres i en eksisterende produktionsproces, kan kundens aktuelle forarbejdningsparametre eller materialespecifikation bruges som reference.

FAQ

Hvad er 3K UD kulfiber prepreg?

Det er en prepreg, der bruger 3K kulfiberforstærkning, der overvejende er arrangeret i én retning og kombineret med en harpiksmatrix før støbning. Den er velegnet til kompositdele, hvor armeringen skal følge en defineret belastningsretning.

Hvad er forskellen mellem UD og tovejs kulfiber?

UD placerer de fleste af de kontinuerlige fibre langs en primær retning. Tovejskonstruktion giver forstærkning i to hovedretninger. Valget afhænger af belastningsforholdene, delens geometri og laminatdesignet af den færdige komponent.

Indeholder materialet allerede harpiks?

Ja. Dette er et prepreg-materiale, hvilket betyder, at kulfiberforstærkningen allerede er blevet kombineret med en harpiksmatrix. Det specifikke harpikssystem og harpiksindholdet skal bekræftes for den valgte specifikation.

Er 3K det samme som styrkekarakteren?

Nr. 3K beskriver det omtrentlige filamentantal for kulfiberslæbet. Den endelige kompositydelse afhænger også af fiberkvaliteten, harpikssystemet, fibervolumenfraktionen, laminatets orientering og hærdningsbetingelserne.

Kan materialet tilpasses?

Ja. Yuruis leverer produktion efter bestilling og kan diskutere tilpasset størrelse, bredde og andre projektkrav i henhold til den påtænkte anvendelse og fremstillingsprocessen.

Hvilke industrier bruger denne type prepreg?

Anvendelser kan omfatte sportsudstyr, bilkomponenter og industrielle kompositdele. Udvalgte elektroniske udstyrsstrukturer kan også bruge kulfiberkompositter, når materialet og de elektriske krav er kompatible med applikationen.

Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?

Angivelse af den nødvendige bredde, tykkelse, fiberkonstruktion, harpiksbehov, anvendelse, støbemetode og anslået mængde vil hjælpe med at bestemme den passende specifikation. For strukturelle dele kan en tegning eller laminatplan også være nyttig til at bekræfte den nødvendige fiberorientering.
