FRP rist til fortove

Til fodgængergange i industrielle og udendørs miljøer skal gitterriste give en stabil gangflade, samtidig med at regnvand, skyllevand og andre væsker kan løbe gennem panelet. Panelspecifikationen skal også matche støttespændvidden, forventet belastning og omgivende forhold.

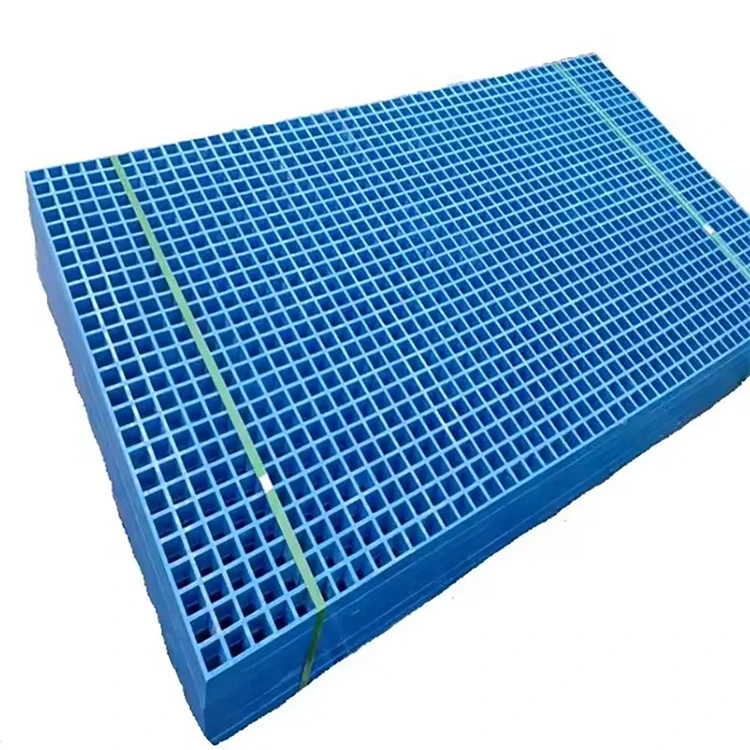

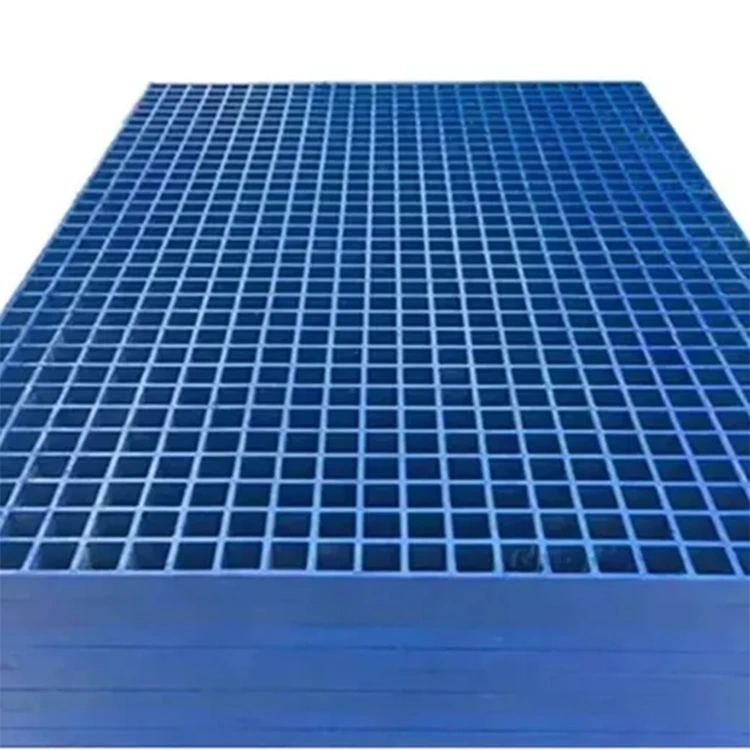

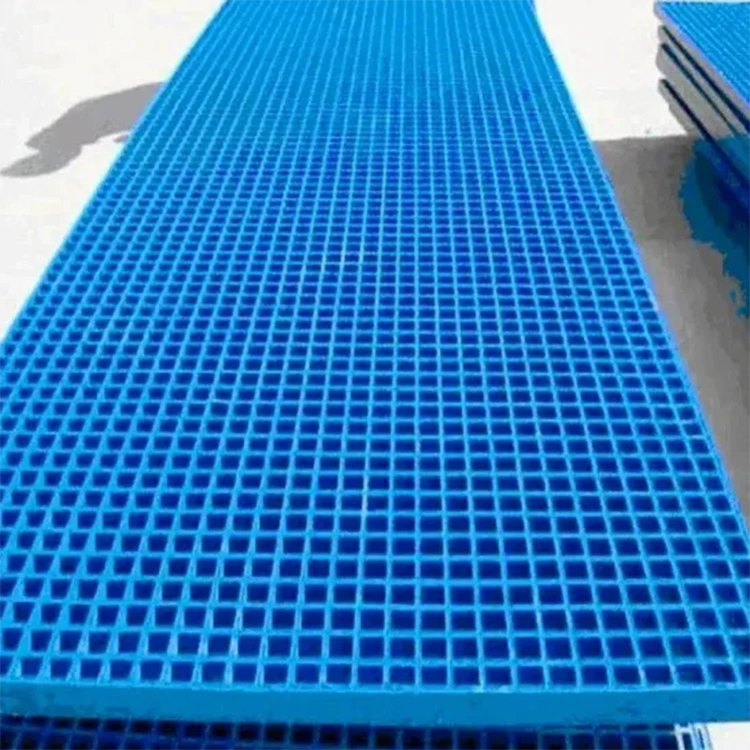

Dette FRP-rist til fortove bruger en 38 × 38 mm støbt åbning og en 25 mm paneltykkelse. Den åbne gitterstruktur understøtter dræning, mens den støbte FRP-konstruktion giver et ikke-metallisk alternativ til konventionelle stålriste i områder, hvor der kræves korrosionsbestandighed og elektrisk isolering.

Produktspecifikation

Overvejelser om overflade og dræning

Det 38 × 38 mm åbne net tillader vand at passere gennem panelet i stedet for at samle sig på en kontinuerlig, fast overflade. Dette er nyttigt for gangbroer, der er udsat for nedbør, udvaskning af udstyr eller procesvand. Den åbne struktur tillader også snavs og smårester at passere igennem, selvom den faktiske dræningsydelse afhænger af den understøttende struktur og stedets forhold.

Den specificerede Grade A skridsikre overflade er beregnet til områder, hvor fodgængere kan støde på fugt. For en bestemt installation bør krav til overfladebehandling og skridsikkerhed kontrolleres i forhold til brugsbetingelserne i stedet for alene at stole på ristspecifikationen.

Tykkelsen på 25 mm giver den grundlæggende panelkonfiguration vist i produktspecifikationen. Den nødvendige paneltykkelse til et projekt skal bestemmes sammen med støttespændvidden og designbelastningen.

Anvendelser i industrielle og udendørs områder

FRP rist til fortovekan bruges, hvor der er behov for fodgængere omkring udstyr, afløbssystemer eller vedligeholdelsesområder, og hvor et ikke-metallisk gittermateriale foretrækkes.

Typiske anvendelser omfatter kemikalie- og spildevandsanlæg, industrianlæg, udendørs serviceveje, elektriske anlæg og byggeområder. I disse miljøer kan de relevante udvælgelsesfaktorer omfatte eksponering for kemikalier eller spildevand, fugt, nødvendig gangafstand, støtteforhold og adgangsfrekvens.

For elektriske områder angiver produktspecifikationen 10 kV elektrisk isolering og en elektromagnetismeværdi på 0. Disse tal beskriver den medfølgende produktspecifikation; projektingeniører bør kontrollere den komplette installation i forhold til de elektriske krav og gældende standarder før brug.

Sådan vælger du panelet til en gangbro

Panelmålene alene afgør ikke, om et gitter er egnet til en bestemt gangbro. Fire projektbetingelser skal normalt bekræftes inden bestilling.

Support Span og Loading

Bekræft først, hvordan panelet vil blive understøttet og afstanden mellem understøtninger. Ruter, der kun er til fodgængere, vedligeholdelsesplatforme og områder, der udsættes for lejlighedsvis udstyrsbelastning, kan have forskellige belastningskrav. Paneltykkelse og konfiguration bør derfor vælges i henhold til den faktiske spændvidde og belastning.

Driftsmiljø

Identificer derefter det omgivende medium. Udendørs regnvand, spildevand, proceskemikalier og saltholdige miljøer kan stille forskellige krav til harpikssystemet. Den angivne Diphenyl Ether FRP-harpikstype bør kontrolleres i forhold til installationens kemiske forhold og temperaturforhold.

Paneldimensioner og adgang

Standardpaneler kan skæres til til installation, mens tilpassede størrelser og former kan diskuteres til projektlayout. Aftagelige paneler kan også være nyttige, hvor der kræves adgang til drænkanaler, skyttegrave eller udstyr under gangbroen.

Overfladekrav

Hvor gangbroen regelmæssigt udsættes for vand eller rengøring, bør skridsikkerhed overvejes sammen med dræning. Den specificerede Grade A skridsikre ydeevne giver et referencepunkt for denne model, mens det endelige krav bør bestemmes ud fra forholdene på stedet.

Anden anvendelse af samme støbte rist

Den samme formstøbte panelkonstruktion kan anvendes på mere end fodgængerfortove. Afhængigt af understøtningsarrangement og belastningsforhold kan risten også bearbejdes til servicestier, vedligeholdelsesplatforme, rendedæksler, bropaneler, trappetrin, drænområder og industrigulve.

Disse applikationer bør ikke behandles som udskiftelige specifikationer. Et panel, der bruges over en drængrav, kan for eksempel have forskellige spændvidde og belastningskrav end en gangbro. Projekttegninger, dimensioner og belastningsoplysninger er derfor nyttige, når den korrekte konfiguration skal bekræftes.

Forarbejdning og forsendelse

Yuruis leverer støbe-, skære- og svejsetjenester til risteordrer, der kræver yderligere behandling før installation. Tilpassede paneldimensioner og -former kan udarbejdes i henhold til projektets krav.

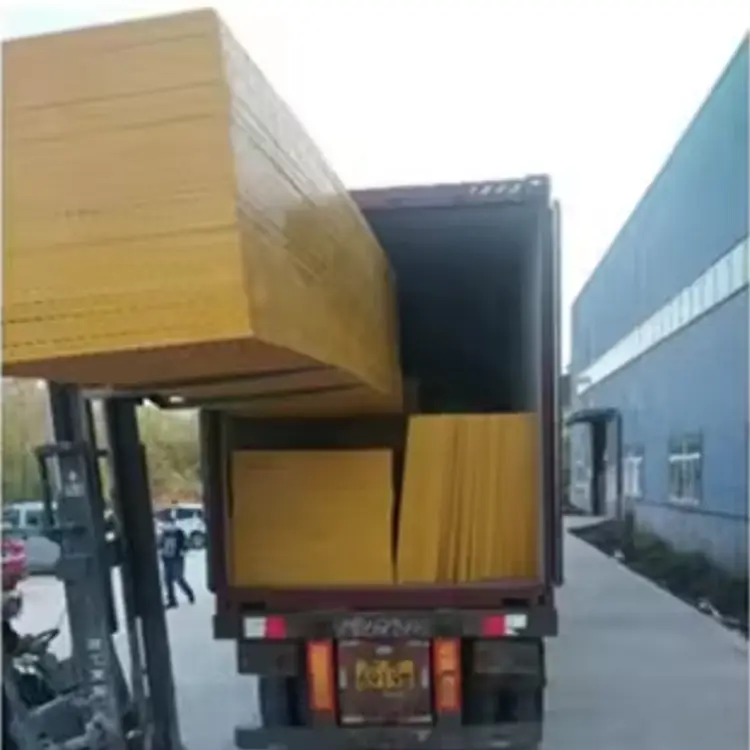

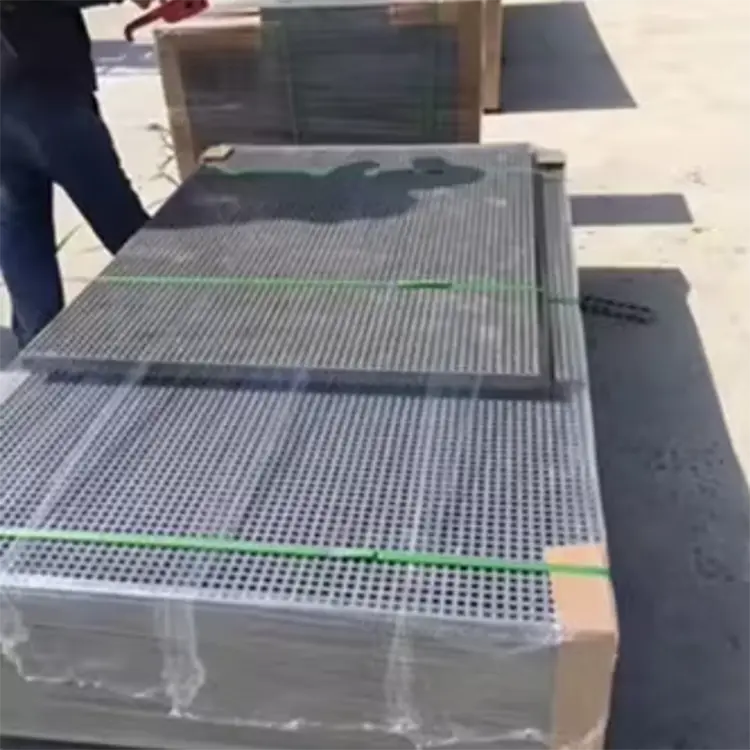

Færdig rist pakkes på bakker til transport. Ved kundetilpassede ordrer kan paneldimensioner, forarbejdningskrav og emballagearrangementer bekræftes inden produktion, således at de leverede paneler stemmer overens med installationsplanen.

FAQ

Hvilken maskestørrelse bruger denne model?

Denne model bruger et 38 × 38 mm støbt net. Paneltykkelsen specificeret for denne model er 25 mm.

Er denne rist velegnet til våde udendørs gangbroer?

Den er designet med en åben gitterstruktur til dræning og har en angivet Grade A skridsikker specifikation. For en specifik udendørs installation bør støttespænd, belastning, dræningsarrangement og miljøeksponering kontrolleres før valg.

Hvilke standard panelstørrelser er tilgængelige?

Fælles specifikationer omfatter 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm og 1524 × 4010 mm.

Kan panelerne skæres til den ønskede gangstørrelse?

Ja. Skæring er tilgængelig, og tilpassede paneldimensioner og -former kan diskuteres i henhold til installationslayoutet.

Hvilke farver er tilgængelige?

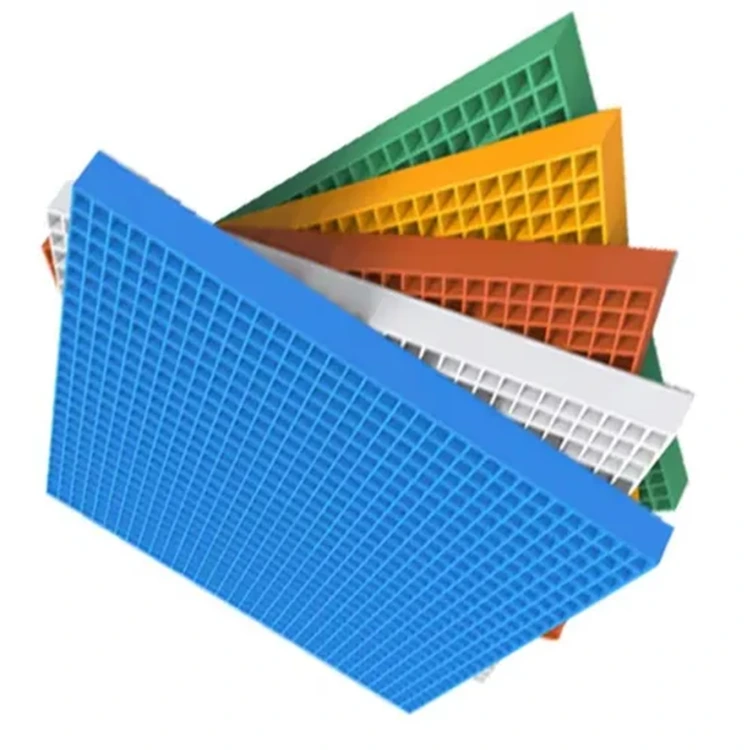

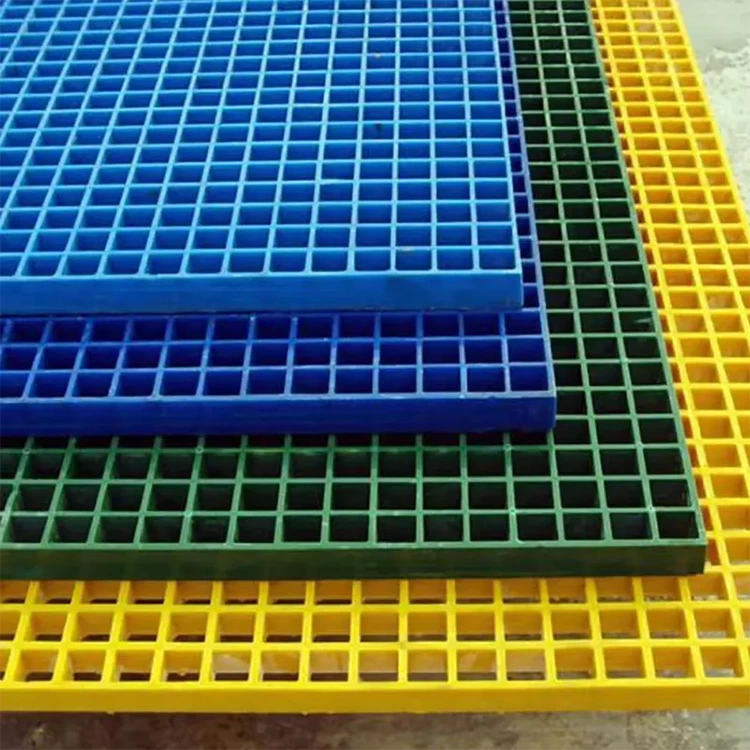

De anførte farver omfatter gul, rød, grøn, blå og hvid. Tilpassede farvekrav kan også diskuteres for projektordrer.

Giver gitteret elektrisk isolering?

Den medfølgende specifikation angiver 10 kV elektrisk isolering. Den komplette installation skal evalueres i henhold til de elektriske krav, driftsbetingelser og gældende projektstandarder.

Kan denne rist bruges til andre formål end fortove?

Ja. Afhængigt af bærestrukturen og belastningsforholdene kan den formstøbte rist også bearbejdes til servicestier, vedligeholdelsesplatforme, rendedæksler, trappetrin, drænområder og industrigulve.
