Plain Weave Carbon Fiber Stof

Plain Weave Carbon Fiber Fabric bruger en simpel over-under-sammenfletning af kæde- og skudgarn til at danne en regelmæssig vævet struktur. De gentagne krydsningspunkter giver stoffet en stabil overflade, der er forholdsvis let at identificere, skære og placere under kompositoplægning. Kædnings- og skudretningerne er også visuelt klare, hvilket hjælper produktionshold med at bevare den tilsigtede orientering, når de forbereder flere lag.

Til kompositfremstilling er denne regulære struktur nyttig, når materialet skal håndteres konsekvent fra den ene del til den anden. Stofvægt, kulfiberkvalitet, garnantal, bredde og harpikskompatibilitet skal stadig specificeres separat, fordi vævningsmønsteret alene ikke definerer de mekaniske egenskaber af det færdige laminat.

Hvordan almindelig vævning påvirker stofhåndtering

I en almindelig vævning passerer hvert kædegarn over og under på hinanden følgende skudgarn. Dette skaber en forholdsvis stabil stofstruktur med et regulært gitterlignende udseende.

Under tilskæring og oplægning gør de klare kæde- og skudretninger det nemmere at kontrollere, om et lag er lagt i henhold til laminattegningen. Dette er især nyttigt, når flere lag skæres fra den samme rulle, og hvert lag skal bevare en ensartet orientering.

Den samme konstruktion har også begrænsninger. Fordi garnene flettes ind ofte, opfører stoffet sig ikke som en løs eller meget draperbar forstærkning. På snævre radier, dybe konturer eller komplekse tredimensionelle støbeforme bør det faktiske materiale vurderes i forhold til komponentgeometrien før produktion.

Af denne grund bør stofvalget tage hensyn til både forstærkningskravet og den måde, hvorpå materialet vil blive skåret, placeret og formet under fremstillingen.

Vævestruktur og laminatdesign

Et vævet kulfiberstof giver forstærkning i både kæde- og skudretningen. Dette adskiller sig fra ensrettet armering, hvor de fleste af de kontinuerlige fibre er koncentreret i én hovedretning.

For en lamineret komposit kan det vævede stof derfor give et afbalanceret forstærkningsarrangement i et individuelt lag. Den endelige fiberorientering af komponenten bestemmes dog stadig af det komplette laminatskema, inklusive lagretning, antal lag, stofvægt og delens geometri.

Vævningen bør ikke behandles som en direkte indikation af styrke. To stoffer med samme vævning kan producere forskellige kompositegenskaber, når deres kulfiberkvaliteter, arealvægte, harpikssystemer eller fibervolumenfraktioner er forskellige.

Valg af stof til forskellige geometrier

Egnetheden af ​​en vævet forstærkning afhænger til dels af formen på den færdige komponent. Flade paneler og komponenter med blide kurver er generelt nemmere at dække, fordi stoffet ikke behøver at rumme store ændringer i overfladeretningen.

Mere komplekse forme kræver mere opmærksomhed på drapering. Når stoffet tvinges rundt i en snæver radius, kan kædetråden og skudtråden flytte sig i forhold til hinanden, hvilket skaber lokal forvrængning eller rynker. Disse effekter kan påvirke både overfladens udseende og konsistensen af ​​laminatet.

For en ny komponent kan et lille formningsforsøg hjælpe med at afgøre, om den valgte stofvægt og konstruktion kan følge formen uden for stor forvrængning. Skæremønster, lagorientering og rækkefølgen af ​​lay-up bør overvejes sammen i stedet for at vurdere stoffet separat fra fremstillingsprocessen.

Flade og let buede dele

Almindelig vævet konstruktion er ofte lettere at placere på flade paneler, dæksler, plader og komponenter med moderat krumning. Det synlige gittermønster gør det også relativt nemt at kontrollere orienteringen af ​​tilstødende lag under oplægningen.

Komplekse støbte former

For dybere konturer eller snævrere radier bliver drapering og forskydningsadfærd vigtigere. Stoffet bør testes på den faktiske eller repræsentative form, især når den færdige overflade forbliver synlig.

Hvad Yuruis kan levere

Stofspecifikationen kan defineres omkring kravene til kompositfremstillingsprocessen. Typiske ting at bekræfte inkluderer:

· Almindelig vævet konstruktion

· Kulfiberkvalitet

· Arealvægt/GSM

· Stofbredde

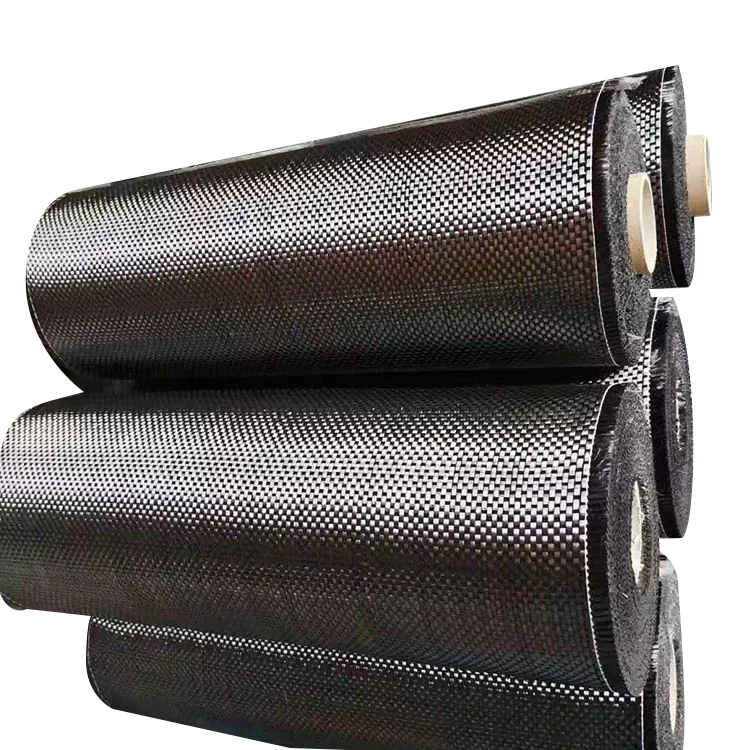

· Rullelængde

· Tykkelse

· Overfladekrav

· Harpikskompatibilitet

· Tilsigtet støbeproces

Når materialet udskiftes eller matches til en eksisterende produktionsspecifikation, kan levering af det aktuelle stofdatablad, prøve eller kendt GSM hjælpe med at definere den nødvendige konstruktion mere nøjagtigt.

Typical Plain Weave Specification

Fra skæring til laminering

Før harpiks indføres, passerer stoffet normalt flere forberedelsestrin. De nødvendige dimensioner markeres og skæres, hvorefter hvert lag placeres i overensstemmelse med laminatdesignet.

For multi-layer components, the production team may need to change the orientation of successive plies to achieve the required reinforcement arrangement. Because the warp and weft directions are easy to distinguish in a plain woven fabric, the orientation can be checked during lay-up without relying only on cutting marks.

Under håndtering bør unødvendig strækning undgås. Overdreven spænding eller gentagne bevægelser kan ændre det lokale garnarrangement, som kan blive synligt efter støbning. Mængden af ​​håndtering, der kræves, afhænger også af stoffets vægt, vævningstæthed og komponentgeometri.

Anvendelser i kompositfremstilling

Plain Weave Carbon Fiber Fabric kan bruges i støbte kompositkomponenter, hvor en almindelig vævet forstærkning er kompatibel med delens design og fremstillingsprocessen.

I bilapplikationer kan den bruges til interiørbeklædning, paneler, dæksler og udvalgte strukturelle eller semi-strukturelle kompositdele. Den nødvendige stofkonstruktion afhænger af komponentens geometri og laminatspecifikation.

Til cykler og sportsudstyr kan vævet kulfiberforstærkning indarbejdes i støbte laminater, hvor den nødvendige fiberorientering og tykkelse er fastlagt af komponentdesignet.

I elektronik og industrielt udstyr kan kulfiberstof bruges i huse, paneler og andre sammensatte strukturer. Fordi kulfiber er elektrisk ledende, bør elektrisk isolering, jordforbindelse og elektromagnetiske krav tages i betragtning, hvor materialet bruges i nærheden af ​​elektroniske samlinger.

Den passende stofspecifikation bør derfor bestemmes ud fra den færdige komponent snarere end ud fra vævningsmønsteret alene.

Overfladeudseende og bearbejdning

Når den vævede kulfiber forbliver synlig efter støbning, afhænger det endelige udseende af mere end det tørre stofmønster. Resinfordeling, fiberjustering, konsolidering, formoverfladetilstand og efterbehandling kan alle påvirke udseendet af den hærdede del.

For synlige overflader skal stoffet placeres ensartet og beskyttet mod unødvendig forskydning under oplægningen. Tilstødende stykker skal muligvis også justeres, så det vævede mønster ikke ændrer sig mærkbart fra en sektion af komponenten til en anden.

Hvis komponenten får en klar belægning eller anden overfladebehandling, skal belægningssystemet være kompatibelt med den hærdede komposit og det tilsigtede driftsmiljø. Et ensartet tørt stofudseende garanterer ikke i sig selv et identisk udseende efter støbning.

FAQ

Hvad er Plain Weave Carbon Fiber Fabric?

Det er en vævet kulfiberforstærkning, hvor kæde- og skudgarn gentagne gange passerer over og under hinanden. Dette skaber en regulær stofstruktur med tydeligt identificerbare fiberretninger.

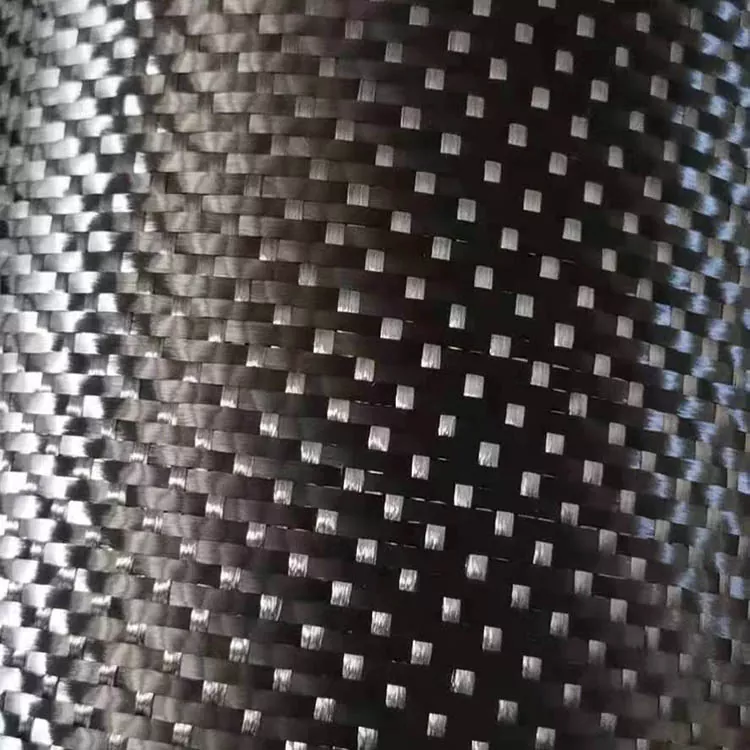

Hvordan ser almindelig vævet kulfiber ud?

Kædningen og skudtråden danner et gentaget over-under-mønster, der giver et regulært gitterlignende udseende. Det adskiller sig visuelt fra twillstof, som har et karakteristisk diagonalt mønster.

Er almindelig vævning velegnet til synlige kulfiberdele?

Ja. Den almindelige vævning kan udgøre en del af den synlige overflade af en kompositkomponent. Det endelige udseende afhænger også af harpiksfordeling, konsolidering, skimmeltilstand og overfladefinish.

Kan almindelig vævning bruges på buede forme?

Ja, men egnetheden afhænger af støbeformens krumning, radius og tredimensionelle geometri. For komplekse former kan en formningsforsøg hjælpe med at identificere potentielle rynker, garnforvrængning eller vanskeligheder under oplægningen.

Bestemmer almindelig vævning kompositmaterialets styrke?

Nej. Egenskaber af færdig komposit afhænger af kulfiberkvaliteten, stofvægten, harpikssystem, fibervolumenfraktion, lagorientering, laminattykkelse og hærdnings- eller formningsbetingelser. Vævningen er kun en del af materialespecifikationen.

Kan stoffets vægt og bredde tilpasses?

Ja. Vægt, bredde, rullelængde og andre specifikationer kan defineres i henhold til produktionskravet. Den påkrævede kulfiberkvalitet og påtænkte støbeproces skal også angives, når du anmoder om et tilbud.

Hvilke oplysninger skal gives til et tilbud?

Nyttige oplysninger omfatter nødvendig GSM, kulfiberkvalitet, vævningskonstruktion, bredde, rullelængde, mængde, anvendelse og støbeproces. En eksisterende stofspecifikation eller prøve kan også hjælpe, når materialet skal matche en etableret produktionsproces.

Kan en prøve evalueres før bulkproduktion?

Prøveevaluering kan arrangeres, når stoffet skal kontrolleres for drapering, harpikskompatibilitet, overfladeudseende eller forarbejdningsadfærd med en specifik kompositfremstillingsproces.

Er almindelig vævning stærkere end kipervævning?

Ingen af ​​vævene bør betragtes som iboende stærkere baseret på vævningsmønsteret alene. De mekaniske egenskaber af det færdige laminat er påvirket af fibertype, stofvægt, harpikssystem, fiberorientering, laminatkonstruktion og bearbejdningsbetingelser.
