Twill Weave Carbon Fiber Stof

Twill Weave Carbon Fiber Fabric er en vævet forstærkning, hvor kæde- og skudgarnene flettes sammen for at danne et diagonalt overflademønster. Sammenlignet med almindelig vævning tillader sammenfletningsstrukturen mere bevægelse mellem garnene, hvilket kan hjælpe stoffet med at følge moderate kurver under oplægningen. Det samme diagonale mønster er også almindeligvis bibeholdt på støbte dele, hvor kulfiberoverfladen efterlades synlig.

Vævningen er kun en del af materialespecifikationen. Kulfiberkvalitet, arealvægt, harpikssystem og laminatkonstruktion bestemmer, hvordan stoffet bidrager til den færdige komposit, mens formgeometrien og formningsprocessen påvirker, hvordan det kan håndteres under produktionen.

What the Twill Structure Changes

I en kiperkonstruktion bevæger sammenfletningspunkterne sig gradvist hen over stoffet i stedet for at danne det gentagne en-over-en-under-mønster af almindelig vævning. Dette giver garnene mere frihed til at forskyde sig i forhold til hinanden, når stoffet placeres over en buet overflade.

Forskellen bliver mere mærkbar på dele med skiftende konturer. Et stof, der kan rumme nogle bevægelser i planet, kan være lettere at placere rundt om en moderat kurve end en mere stramt sammenflettet konstruktion. Dette betyder dog ikke, at hvert twillstof vil drapere på samme måde. Garnstørrelse, stofvægt, vævetæthed og overfladegeometri påvirker alle resultatet.

For snævre radier eller dybe tredimensionelle former er en formningsforsøg nyttig, fordi lokal rynkning eller garnforvrængning kun kan vurderes nøjagtigt i forhold til den faktiske geometri.

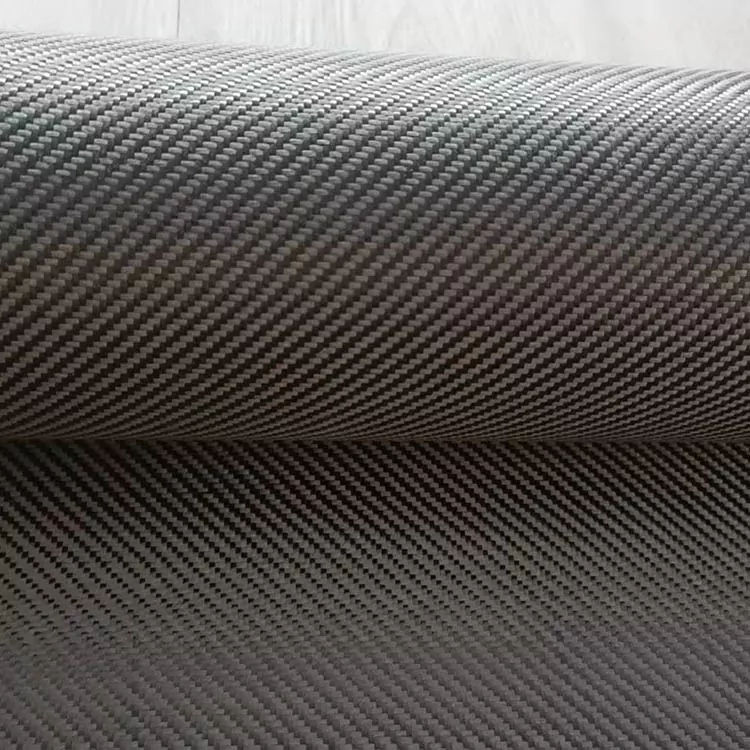

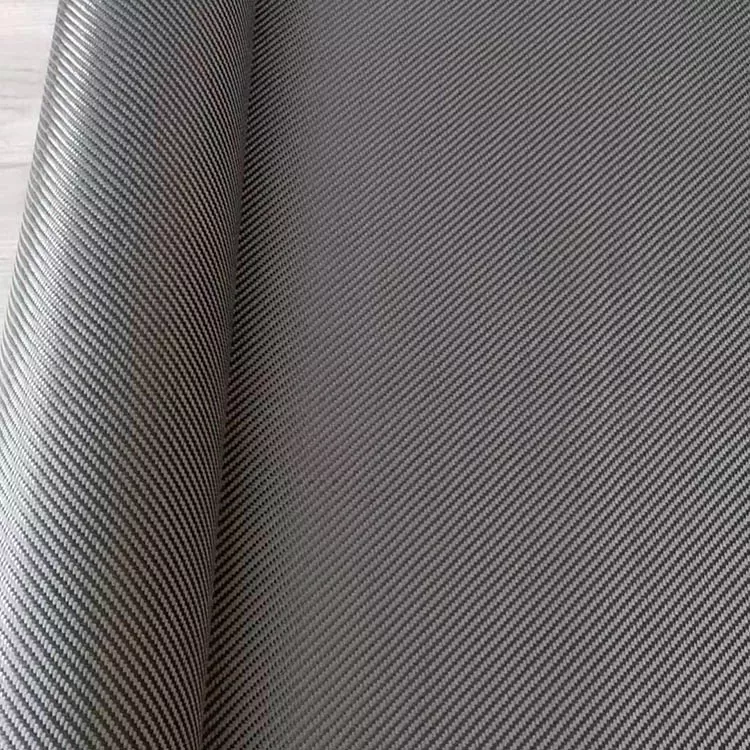

Diagonal vævning til synlige overflader

Det diagonale mønster er et af de mest genkendelige træk ved twill kulfiberstof. Når det hærdede laminat er afsluttet med en klar belægning, kan vævningen forblive synlig på tværs af komponentens overflade.

Mønsterretningen skal kontrolleres under skæring og oplægning. Hvis to stofsektioner mødes med forskellig orientering, vil de diagonale linjer ikke fortsætte jævnt hen over samlingen. På synlige paneler skal skærelayout og lagplacering derfor overvejes før støbning.

Det endelige udseende påvirkes også af harpiksfordeling, konsolidering og overfladebehandling. Mønsteret, der ses i det tørre stof, kan ændre sig i definition, efter at laminatet er blevet støbt og coatet.

Brug af Twill på buede komponenter

Twillstof bruges almindeligvis på komponenter, der ikke er helt flade, herunder trimstykker, huse, cykeldele, motorcykelkomponenter og sportsudstyr.

Stoffet kan skæres til som et større stykke, når overfladen er forholdsvis åben, eller opdeles i mindre sektioner, hvor geometrien ændrer sig mere skarpt. Større stykker reducerer antallet af samlinger, men kan kræve mere justering under oplægningen. Mindre stykker kan lettere følge lokale konturer, men samlingerne skal placeres omhyggeligt.

For en synlig kulstofoverflade skal skæremønsteret også tage højde for retningen af ​​den diagonale vævning. Det kan være vigtigt at bevare den samme orientering mellem tilstødende stykker, når der kræves et kontinuerligt visuelt mønster.

Specifikation

Materialespecifikation for produktion

Den nødvendige stofvægt betragtes normalt sammen med den ønskede laminattykkelse og støbemetoden. En lavere arealvægt gør det muligt at bruge flere individuelle lag, mens et tungere stof kan reducere antallet af nødvendige lag til en given laminattykkelse.

Kulfiberkvalitet bør også specificeres separat fra vævningen. Den samme kiperkonstruktion kan fremstilles med forskellige fiberkvaliteter, og de resulterende kompositegenskaber vil ikke være identiske.

Harpikskompatibilitet er en anden produktionsovervejelse. Våd lay-up, vakuuminfusion, kompressionsstøbning og prepreg-bearbejdning har forskellige krav til harpiksflow, konsolidering og håndtering. Stoffet bør derfor matches til den faktiske proces i stedet for kun at specificeres ved dets udseende.

Oplysninger til at give til en materialeforespørgsel

En produktionsforespørgsel er nemmere at vurdere, når de grundlæggende materialekrav er klart angivet. Relevant information omfatter:

· Twillvævet konstruktion

· Kulfiberkvalitet

· Stofvægt/GSM

· Påkrævet bredde og rullelængde

· Måltykkelse eller laminattykkelse

· Harpikssystem

· Støbeproces

· Komponentgeometri

· Synlige overfladekrav

Hvis materialet erstatter et eksisterende stof, kan et tilgængeligt specifikationsark eller prøve også bruges som reference. Dette er især nyttigt, når det nye materiale skal passe til en etableret skære-, oplægnings- eller støbeproces.

Ansøgninger

Twill Weave Carbon Fiber Fabric bruges i støbte kompositdele, hvor stoffet skal rumme formede overflader eller give et defineret vævet udseende.

Automotive applikationer omfatter interiør trim, paneler, dæksler og andre kulfiber komponenter. Cykel- og motorcykeldele kan bruge vævet forstærkning på buede sektioner, hvor stoffet skal følge formoverfladen.

Sportsudstyr såsom pagajer, ketchere og andre formstøbte strukturer kan også inkorporere materialet som en del af laminatet. Industrielt udstyr og huse kan bruge vævet kulfiber, hvor de nødvendige mekaniske og dimensionelle egenskaber kan opnås med det valgte laminat.

For elektroniske huse eller komponenter, der er placeret tæt på elektriske samlinger, bør kulfibers elektriske ledningsevne tages i betragtning ved bestemmelse af isolerings- og jordingskrav.

FAQ

Hvad er Twill Weave Carbon Fiber Stof?

Det er vævet kulfiberforstærkning lavet med en twill-sammenflettet struktur. Garnarrangementet giver et diagonalt overflademønster, mens den faktiske materialespecifikation afhænger af kulfiberkvaliteten, stofvægten og konstruktionen.

Hvordan adskiller twill sig fra almindelig vævning?

Twill og almindelig vævning bruger forskellige garnsammenflettede sekvenser. Twill har et diagonalt mønster og tillader generelt mere garnbevægelse, mens almindelig vævning har en mere stramt gentaget over-under struktur. Deres egnethed afhænger af komponentens geometri og fremstillingsprocessen.

Hvad betyder 2×2 twill?

2×2 beskriver en specifik kiperkonstruktion, hvor garnerne passerer over to og under to i en gentagende sekvens. Hvis et projekt kræver denne konstruktion, skal vævningen bekræftes i materialespecifikationen.

Kan twillstof bruges på buede forme?

Ja. Den kan rumme moderate kurver og skiftende konturer, men selve draperingen afhænger af stofvægt, garnkonstruktion og formgeometri. En formningsprøve er nyttig til komplekse dele eller dele med snæver radius.

Kan det bruges til synlige kulfiberdele?

Ja. Den diagonale vævning kan forblive synlig efter støbning og overfladebehandling. Ensartet stoforientering under klipning og oplægning er vigtig, når der kræves et ensartet mønster.

Kan stoffets vægt og dimensioner tilpasses?

Ja. Stofvægt, bredde, længde og relaterede specifikationer kan defineres i henhold til komponenten og fremstillingsprocessen.

Hvilke oplysninger er nødvendige for et tilbud?

Nyttige oplysninger omfatter vævningskonstruktion, kulfiberkvalitet, GSM, bredde, rullelængde, mængde, anvendelse og støbeproces. For synlige dele skal den påkrævede overfladefinish og mønsterretning også angives.

Kan en prøve evalueres før produktion?

Prøveevaluering kan overvejes, når stoffet skal kontrolleres for drapering, harpikskompatibilitet, overfladeudseende eller forarbejdningsadfærd med en specifik produktionsmetode.

Betyder twillvævning højere styrke?

Nej. Vævekonstruktion alene fastslår ikke styrken eller stivheden af ​​den færdige komposit. Disse egenskaber afhænger af kulfiberkvaliteten, stofvægten, harpikssystemet, fiberorientering, fibervolumen, laminattykkelse og forarbejdningsbetingelser.
