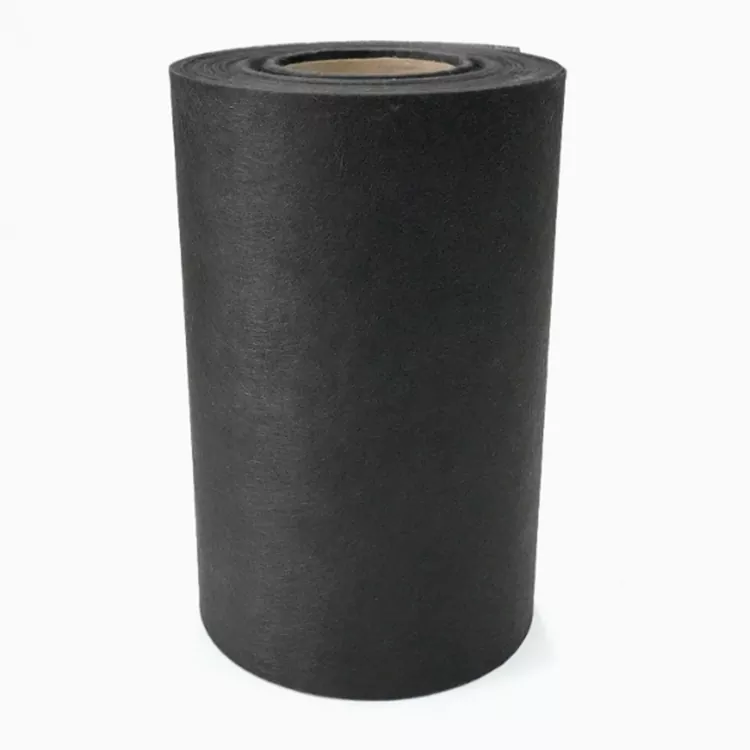

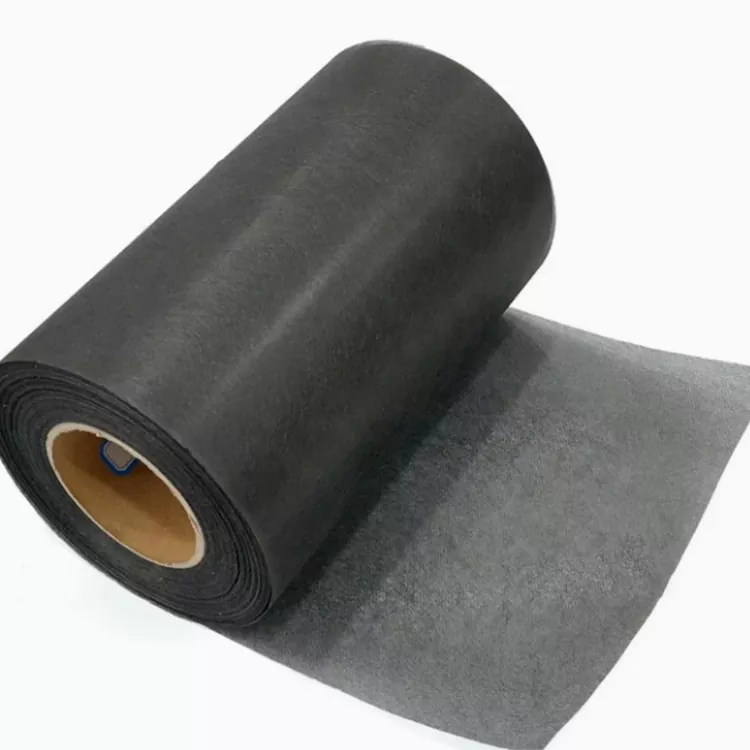

50g elektrisk ledende kulfiberfilt

For 50 g elektrisk ledende kulfiberfilt er elektrisk ledningsevne ikke blot endnu et element på et specifikationsark. Det kan afgøre, hvorfor en producent vælger kulfiber i første omgang.

Kulfiber giver naturligvis elektrisk ledningsevne ud over dens lette og mekaniske egenskaber. Når fibrene er fordelt gennem et ikke-vævet lag, kan materialet inkorporeres i en komposit eller funktionel komponent, hvor der kræves et ledende kulfiberlag.

Den faktiske elektriske ydeevne af det færdige produkt afhænger af faktorer som fiberfordeling, fiberindhold, lagtykkelse, kontakt mellem ledende områder, harpiksindhold, laminatdesign og den måde, komponenten er tilsluttet elektrisk. Af denne grund anbefaler vi at vurdere den færdige komponent i stedet for kun at vælge materialet efter dets nominelle vægt.

Ledende kulfiberfiltapplikationer

Når vi diskuterer kulfiberoverfladematerialer med producenter, fortæller applikationen os normalt mere end produktnavnet.

En brændselscellekomponent har andre krav end et elektronisk hus. Et elektrisk varmeelement har et andet designmål end et EMI-afskærmningsskab.

Det samme 50 g kulfibermateriale kan derfor inkorporeres forskelligt afhængigt af slutproduktet.

Brændselscellekomponenter

Kulfibers ledningsevne gør det relevant for udvalgte brændselsceller og relaterede energianvendelser.

Materialet kan tjene som en del af en ledende kompositstruktur, hvor både elektriske egenskaber og letvægtskonstruktion tages i betragtning.

Til brændselscelleapplikationer bør det endelige materialevalg dog også tage højde for komponentens driftstemperatur, kemiske miljø, gas- eller væskeeksponering, tryk og elektriske krav.

Elektroniske huse

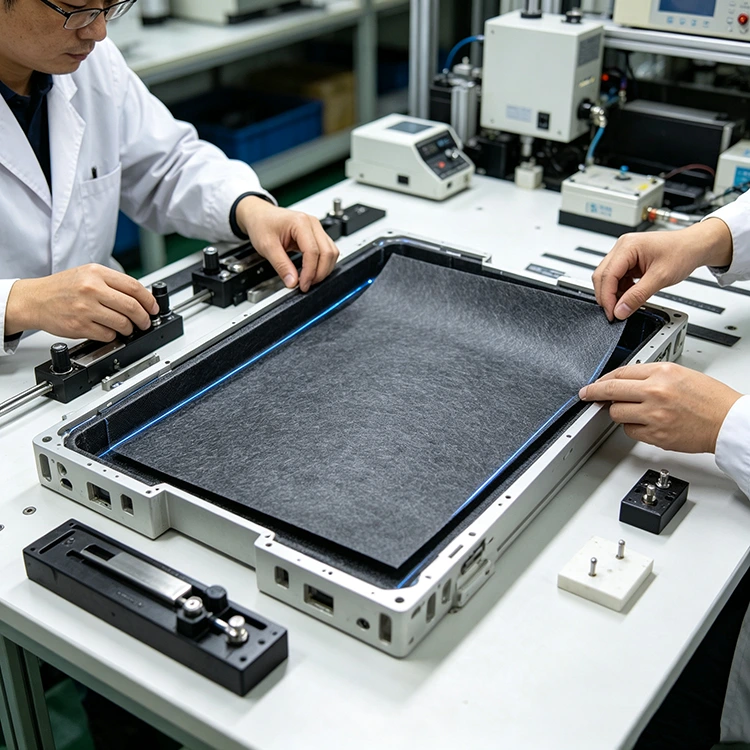

Til elektronisk udstyr kan kulfibermaterialer anvendes, hvor der kræves en ledende overflade som en del af et elektromagnetisk eller RF-afskærmningsdesign.

Kulfiberlaget kan være inkorporeret i et støbt hus eller kompositindkapsling.

Afskærmningseffektiviteten bestemmes ikke af kulfibermaterialet alene. Kapslingsgeometri, elektrisk kontinuitet, jordforbindelse og konstruktion af samlinger og åbninger kan have en væsentlig effekt på det færdige produkt.

Elvarmeprodukter

Ledende kulfiber kan også overvejes til varmerelaterede kompositprodukter.

Når elektrisk strøm passerer gennem en passende designet kulfiberstruktur, kan der genereres varme. Den faktiske opvarmningsadfærd afhænger af modstand, fiberarrangement, dimensioner, spænding, strøm og termisk design.

Af denne grund bør en varmeapplikation vurderes i henhold til dens elektriske specifikation i stedet for at antage, at et bestemt 50 g materiale vil give en fast varmeeffekt.

Automotive og industriel elektronik

Elektroniske komponenter til biler kræver i stigende grad lette materialer sammen med elektriske og elektromagnetiske funktioner.

Kulfiberoverfladematerialer kan inkorporeres i udvalgte dæksler, huse og kompositkomponenter, hvor disse egenskaber er nyttige.

Non-Woven Filt vs. Woven Carbon Fiber

50 g elektrisk ledende kulfiberfilt er ikke en direkte erstatning for vævet kulfiberstof. De to materialer har forskellige fiberstrukturer og er udvalgt til forskellige roller i en komposit.

Vævet kulfiber bruger kontinuerlige garner arrangeret i definerede retninger. Denne konstruktion bruges almindeligvis, når fiberorientering og retningsbestemt forstærkning er vigtige for laminatdesignet.

Filten indeholder hakkede kulfibre fordelt over måtten i stedet for kontinuerlige garner efter et fast mønster. Dens ikke-vævede struktur er velegnet til applikationer, hvor overfladedækning, elektrisk kontinuitet, harpiksoptagelse eller overensstemmelse med en støbt form er vigtigere end retningsbestemt forstærkning.

Forskellen i struktur påvirker materialehåndtering, oplægning og konstruktionen af ​​det færdige laminat, så valget bør baseres på den funktion, der kræves fra kulfiberlaget.

Hvad betyder 50g?

50g betegnelsen refererer til materialets nominelle vægt pr. arealenhed. Den beskriver, hvor meget fibermateriale der er til stede over et givet overfladeareal, men definerer ikke i sig selv elektrisk ledningsevne, modstand eller mekanisk styrke.

To kulfiberfilt med samme nominelle arealvægt kan have forskellige egenskaber, når deres fibertype, fiberfordeling, tykkelse, harpiksindhold eller forarbejdningsbetingelser er forskellige.

For en produktionsanvendelse bør arealvægten derfor overvejes sammen med tykkelse, dimensioner, kulfibertype, harpikssystem, forarbejdningsmetode og de elektriske krav til den færdige komponent.

Forarbejdning og kompositfremstilling

Materialet er fremstillet af hakket kulfiber gennem fiberdispergering og vådformningsprocesser. Det resulterende ikke-vævede lag kan skæres og inkorporeres i harpiksbaserede kompositstrukturer.

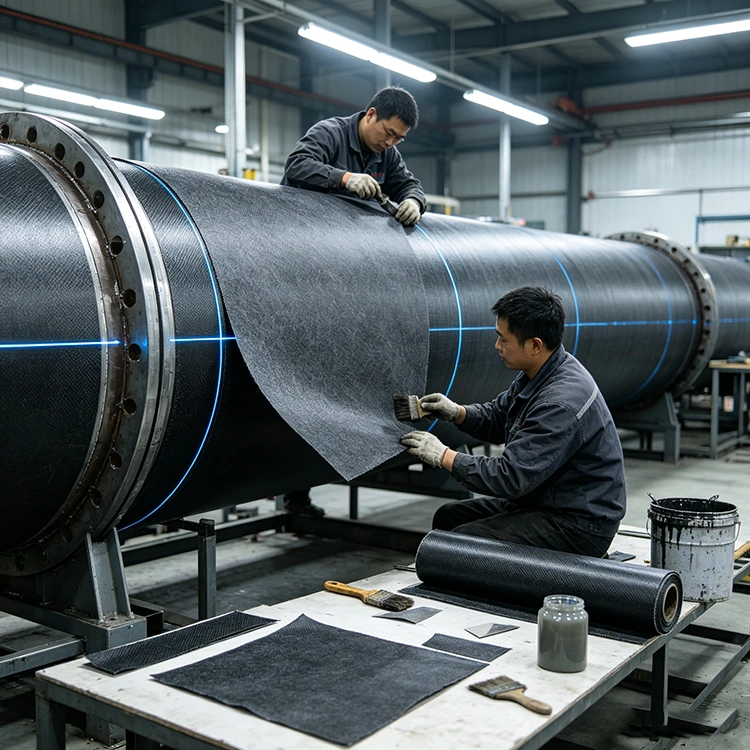

Forarbejdningsmetoden påvirker, hvordan fiberlaget fugtes, konsolideres og integreres i laminatet. Ved håndoplægning er harpikspåføring og fiberplacering nøgleovervejelser. Vakuum-assisteret forarbejdning lægger større vægt på resinflow og konsolidering, mens prepreg-applikationer kræver passende harpiksindhold og hærdningsbetingelser.

Forarbejdningsparametre kan derfor variere mellem produktionsmetoder, selv når materialet har samme nominelle 50g-specifikation. For applikationer med definerede elektriske krav bør den forarbejdede komposit evalueres i stedet for at stole på materialespecifikationen alene.

Faktorer, der påvirker elektrisk ydeevne

Et ledende kulfiberlag er kun en del af det elektriske system. Ydeevnen af ​​den færdige komponent er også formet af dens konstruktion og forarbejdning.

En defineret afskærmningsværdi eller elektrisk modstand kan ikke bestemmes ud fra kulfibermaterialet alene. Fiberfordeling, lagtykkelse, harpiksindhold og elektriske kontaktforhold har alle en effekt.

Nøglefaktorer omfatter:

· Fiberdistribution

· Kulfiberindhold

· Harpiksindhold

· Lagtykkelse

· Elektrisk kontaktområde

· Jordingsdesign

· Komponentgeometri

· Åbninger og samlinger

· Bearbejdnings- og hærdningsbetingelser

For applikationer med et specificeret modstands- eller afskærmningsmål skal den påkrævede værdi inkluderes i materialespecifikationen. Dette gør det muligt at evaluere kulfiberlaget i forhold til det faktiske komponentdesign og det elektriske system.

Produktspecifikation

Ansøgningsspecifik forsyning

Yuruis har leveret fiberkompositmaterialer siden 2017, herunder kulfibermaterialer, E-glas roving, glasfibermåtter og FRP-produkter. Produktionen understøttes af formnings-, skære- og inspektionsudstyr til forskellige kompositmaterialeformater.

For ledende kulfiberfilt er applikationen en del af materialespecifikationen. Et materiale, der er beregnet til et elektronisk hus, kan kræve andre egenskaber end det, der bruges i et varmeelement, en brændselscellekomponent eller en kompositdel til biler.

Af denne grund kan produktspecifikationen defineres i henhold til den færdige komponent, forarbejdningsmetode og nødvendige elektriske egenskaber. Bredde, tykkelse, længde og andre dimensioner kan også tilpasses til produktionskrav.

Den anførte produktionskapacitet er 2 millioner m² om året.

Oplysninger til en RFQ

For et tilbud eller prøveevaluering giver følgende oplysninger et praktisk grundlag for materialevalg og prisfastsættelse.

Anvendelse

Angiv den påtænkte anvendelse, såsom et elektronisk hus, et varmeelement, en brændselscellekomponent, en bildel eller en EMI-afskærmningsstruktur.

Elektrisk krav

Angiv målmodstanden, ledningsevnen, afskærmningsydelsen eller andre elektriske specifikationer, når de er tilgængelige.

Materiale dimensioner

Inkluder den nødvendige bredde, tykkelse, længde og eventuelle færdige dimensioner eller skærekrav.

Sammensat proces

Angiv den påtænkte proces, såsom håndoplægning, vakuumassisteret forarbejdning, prepreg eller en anden formningsmetode.

Harpiks system

Angiv harpikssystemet, såsom epoxy, polyester eller vinylester, hvis filten skal indarbejdes i en komposit.

Mængde og levering

Angiv den anslåede mængde, hvad enten det er til prøveudtagning, prøveproduktion eller regelmæssig levering, sammen med leveringslandet eller -havnen.

En tegning, eksisterende materialespecifikation eller prøve kan også leveres, når materialet er beregnet til en defineret komponent.

FAQ

Er 50g elektrisk ledende kulfiberfilt elektrisk ledende?

Kulfiber i sig selv er elektrisk ledende, og dette ikke-vævede kulfibermateriale kan inkorporeres i ledende kompositstrukturer. Den faktiske elektriske modstand eller ledningsevne af det færdige produkt afhænger af fiberfordelingen, harpiksindholdet, tykkelsen, forbindelserne og det overordnede komponentdesign.

Hvad er forskellen mellem 50 g kulfiberfilt og vævet kulfiberstof?

Materialet på 50 g bruger hakket kulfiber i en ikke-vævet struktur, mens vævet kulfiberstof bruger fibre arrangeret i definerede retninger. Den ikke-vævede form er mere velegnet til overfladedækning og til at tilpasse sig formstøbte former, mens vævet stof almindeligvis anvendes, når retningsbestemt strukturel forstærkning er påkrævet.

Kan det bruges til EMI- eller RF-afskærmning?

Det kan indarbejdes i kompositstrukturer designet til elektromagnetisk eller RF-afskærmning, fordi kulfiber giver elektrisk ledningsevne. Afskærmningsydelsen skal dog vurderes på den færdige indkapsling eller komponent i stedet for at antages alene ud fra materialenavnet.

Kan dette materiale bruges til elektriske varmeprodukter?

Kulfiber kan bruges i elektriske opvarmningsapplikationer, fordi dens elektriske modstand tillader varmegenerering, når strømmen passerer gennem en passende designet struktur. Den nødvendige materialespecifikation afhænger af spænding, modstand, dimensioner, temperatur og varmedesign.

Kan vægten på 50 g tilpasses?

Det anførte produkt er en 50g-specifikation, mens dimensioner og tykkelse kan tilpasses. Hvis der kræves en anden arealvægt til en specifik anvendelse, skal dette bekræftes med Yuruis før produktion.

Kan det bruges sammen med epoxy- eller polyesterharpiks?

Materialet er beregnet til kompositapplikationer og kan indarbejdes i harpiksbaserede strukturer. Den passende harpiks bør vælges i henhold til den endelige påføring, hærdningsprocessen og kemiske eller termiske krav.

Kan Yuruis levere prøver til applikationstest?

Prøvekrav kan diskuteres i henhold til den påtænkte anvendelse og specifikation. Til elektriske applikationer er det nyttigt at angive den målrettede elektriske ydeevne og behandlingsmetode sammen med prøveanmodningen.

Hvilke oplysninger er nødvendige for et produktionstilbud?

Angiv venligst ansøgningen, påkrævet bredde og tykkelse, anslået mængde, harpikssystem, støbeproces og leveringsdestination. Hvis ledningsevne, modstand eller afskærmningsydelse er kritisk, skal du også inkludere målværdien.
